MagCUBE™

MagCUBE™ construit un modèle IFR (référencement sur le terrain) pour un positionnement amélioré des puits de forage dans les forages horizontaux et directionnels. Nous construisons un modèle IFR avec quelques considérations différentielles. Tout d’abord, nous utilisons la contrainte géologique (sous-sol). Ensuite, nous utilisons des déclinaisons et des inclinaisons variables pour convertir un champ scalaire en champ vectoriel. Troisièmement, nous utilisons des données magnétiques à haute résolution. Associés à nos capacités d’acquisition de données aéromagnétiques globales, les opérateurs et les foreurs disposent désormais de modèles IFR précis et facilement accessibles. MagCUBE™ a réussi à améliorer la précision du positionnement et à réduire les coûts dans les projets de forage horizontal et directionnel à l’échelle mondiale.

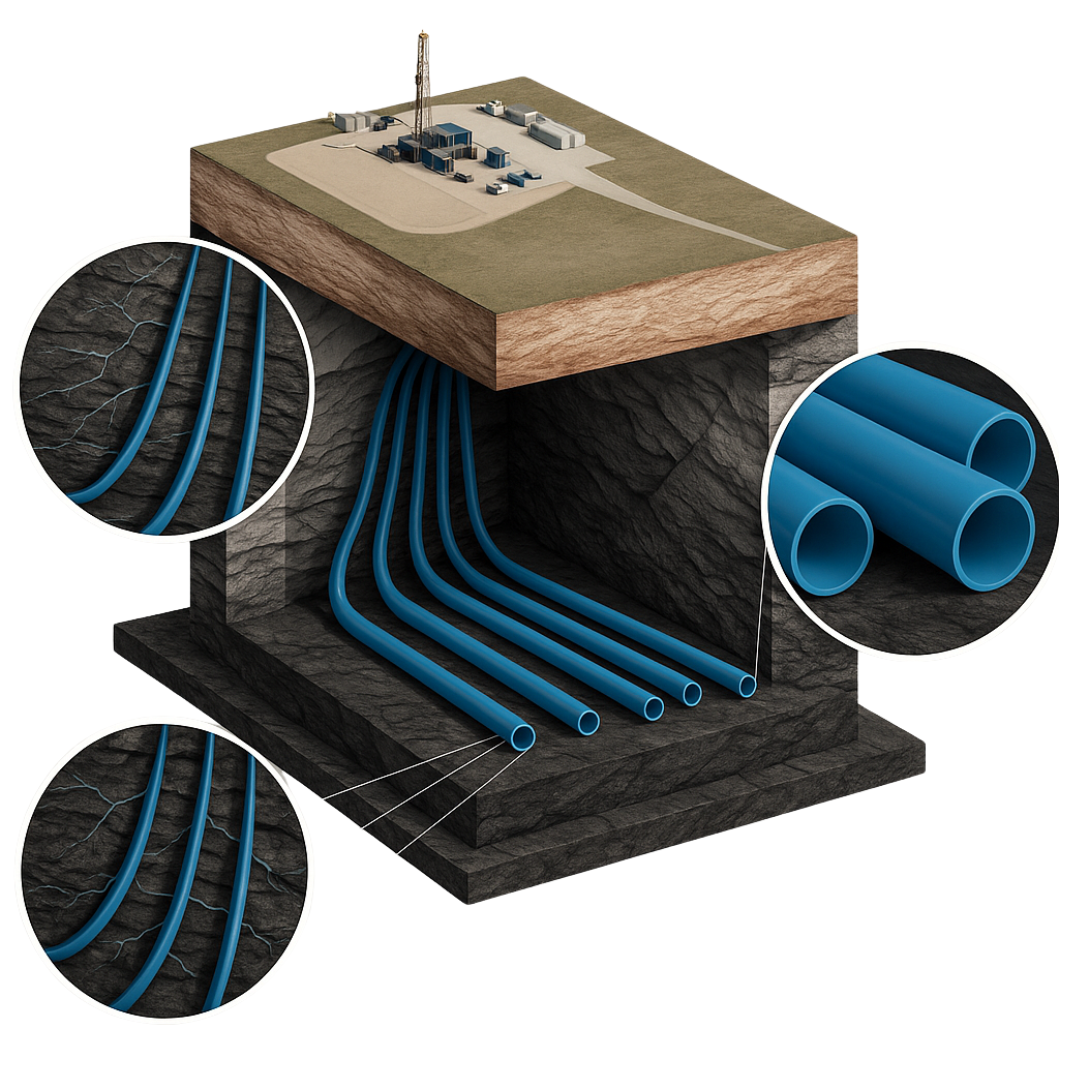

Le forage horizontal et directionnel maximise l’extraction de pétrole et de gaz tout en minimisant les coûts. Les puits horizontaux et directionnels sont constamment forés plus longtemps et plus rapprochés tandis que les cibles géologiques deviennent plus petites. L’incertitude de position augmente avec la distance forée. Il est essentiel de réduire l’incertitude de position ou d’améliorer la précision de levé et de positionnement dans le forage horizontal et directionnel.

La mesure en cours de forage (MWD) décrit les levés directionnels et les mesures liées au forage. Un levé rentable en MWD consiste à mesurer la distance et deux angles : le pendage mesuré par un accéléromètre triaxial et l’azimut par un magnétomètre triaxial. Le levé magnétique repose sur le principe de mesure de la direction du puits de forage par rapport à la direction du champ géomagnétique local. Sa précision est donc limitée par la précision avec laquelle le champ magnétique local de la Terre est connu sur le site de forage à ce moment.

Les données magnétiques de surface sont essentielles car l’azimut magnétique de l’assemblage du fond du trou (BHA) est déduit des mesures de la composante vectorielle de l’outil de levé MWD. ​​Pour convertir l’azimut magnétique en azimut réel, il faut l’angle de déclinaison local fourni par un modèle de référence géomagnétique qui inclut les variations locales du champ magnétique de la croûte terrestre. Plus le modèle de référence est précis, plus l’azimut réel du BHA, c’est-à-dire le positionnement du puits, est précis.
